Haustüren Instandhalten und Nutzen
Handgefertigt für Generationen
Ihre neue Holzhaustür ist ein Qualitätsprodukt der Haustür
Manufaktur. Die Verarbeitung und alle verwendeten Teile sind
garantiert höchster Güte.
Die Tür wurde in liebevoller Handarbeit für Sie maßgefertigt. In
ihr steckt unsere Energie und unsere Leidenschaft. Vor allem aber
eine Idee die uns verbindet: etwas richtig Gutes zu erschaffen.
Viel Freude daran wünscht Ihnen Christian Brosch
Wichtige Hinweise
Der Keso Schließzylinder sollte nicht mit Haftschmierstoffen oder
Graphit behandelt werden, da er sonst verschmutzt oder schwer-
gängig wird. Hierfür darf ausschließlich das mitgelieferte Spray
verwendet werden! Wichtig: Den Schlüssel von innen nicht
dauerhaft stecken lassen. Bei auftretenden Störungen empfehlen
wir Ihnen, sich mit uns in Verbindung zu setzen.
Der Werkstoff Holz unterliegt feuchtigkeitsbedingten Schwankungen. Trotz des hochwertigen Materials kann es hin und wieder
zu leichten Verformungen kommen.
Wir übernehmen für 5 Jahre die Gewährleistung zu deren Aufrechterhaltung eine regelmäßige Wartung erforderlich ist. Schäden oder defekte Teile, die auf keine oder eine nicht durchgeführte, bzw. nicht fachgerecht ausgeführte Wartung zurückzuführen sind, stellen keinen Gewährleistungsmangel dar. Durch den
normalen Gebrauch bedingte Nachstell- und Justierarbeiten an den
Beschlagsteilen gehören zur Wartung und Pflege. Die Gewährleistung beinhaltet fehlerhafte Teile bzw. im Verlauf der Gewährleistungszeit auftretende Schäden oder Mängel an Flügel, Rahmen,
Beschlag oder Scheibe auf Grund fehlerhafter Produktion oder
Montage. Ein Glasbruch z.B. ist kein Gewährleistungsschaden.
Die erste Wartung sollte in jedem Fall spätestens 1 Jahr nach dem
Einbau erfolgen. Wir empfehlen Ihnen die Pflege- und Wartungsleistung einmal jährlich, spätestens alle 2 Jahre, durchführen zu lassen.
Bei entsprechender Pflege und Wartung von Holzhaustüren, ist
eine Lebensdauer von über 100 Jahren nicht ausgeschlossen.
Wie diese Wartung sach- und fachgerecht ausgeführt wird, ist
hier im Heft genau beschreiben.
Wie viel kostet die Wartung
Leitfaden für die Haustür-Wartung
2. Zierkappen vom Band entfernen. Bolzen entfernen und säubern. Haftschmierstoff auf den Bolzen auftragen. Bolzen wieder eintreiben.
3. Bänder justieren (sofern nötig). Befestigungsschrauben lösen und Band ein- stellen (auf Spaltmaße wie Punkt 1. achten), anschließend Befestigungsschrauben handfest anziehen!
4. Tür vorsichtig schließen und überprüfen, ob die Bandseitensicherung Luft hat oder sperrt, ggf. können diese nachjustiert werden durch rein- bzw. rausdrehen.
5. Innendrücker nachbefestigen, Rosettenblende vom Türdrücker vorsichtig entfernen und den Türdücker abziehen. Vierkant mit Innensechskantschlüssel 2,5 mm nachziehen, anschließend alles wieder montieren.
6. Keso-Schließzylinder auf einwandfreie Funktion überprüfen. Wenn die Schlüssel nicht frei und leichtgängig sind: Zylinder ausbauen und mit dem dafür vorgesehenen Pflegespray versehen. Auf Verschmutzungen im Zylinder achten. Bei weiterhin bestehender Schwergängigkeit ggf. auch den Hauptschlosskasten überprüfen.
7. Vor Wiedereinsetzen des Schließzylinders das Verriegelungsgetriebe auf Leichtgängigkeit überprüfen. Dazu mit Bauschlüssel im geöffneten Zustand schließen.
8. Bei Automatikverriegelungen (der sog. 3-Fallenverriegelung) ein wenig Haftschmierstoff von oben auf den Automatik-Zapfen auftragen, so dass er um den Zapfen läuft. Dabei darf kein Schmiermittel in den Schlosskasten gelangen, dies kann zum Verharzen der Triebstangen führen.
9. Kontrolle der Schließleiste: Alle Befestigungsschrauben nachziehen. Kontrolle der Schließbleche oben und unten. Bevorzugte Einstellung der Schließbleche: Der Türflügel soll erst beim zweiten Mal abschließen leicht anziehen und darf etwas Druckwiderstand haben. Silikonspray in das obere und untere Schließblech zur Innenseite auftragen. Anschließend bitte erneut eine Schließprobe vornehmen!
10. Falls ein Türschließer vorhanden (TS-5000 Geze): Bei normaler Türflügelbreite von 100 cm muss eine Schließkraft von 3.5 an der Skala eingestellt werden (siehe Diagramm des Herstellers). Schließgeschwindigkeit und Endschlag sind so einzustellen, dass die Tür auch bei verschiedenen Witterungsbedingungen sanft und zuverlässig schließt. Anschließend Silikonspray in die Gleitschiene auftragen.
11. Silikonversiegelung an allen Glaseinsätzen und Holzfüllungen überprüfen und sofern dies erforderlich ist erneuern. Die Versiegelung kann insbesondere bei Holzkassetten durch Bewegung im Holz einreißen. Sollte dies der Fall sein, ist ein fachgerechtes Nacharbeiten der Silikonfuge durch unseren Kundendienst oder zumindest eine Fachfirma unbedingt ratsam.
12. Dichtungen, Oberfläche und Anschlussfugen reinigen. Bei Oberflächenschäden: Farbe aus dem kleinen Fläschchen verwenden und damit in 2- 3 Arbeitsgängen nacharbeiten, kleine Stellen übertupfen, größere Stellen mit Hartwachs verfüllen und bündig mit Holzspachtel (Buche) abziehen. Danach in mehreren Gängen übertupfen und mit Heißluftfön trocknen lassen. Zwischen jedem Lackauftrag Zwischenschliff vornehmen (320 Papier).
Die fachgerechte Wartung sollte möglichst durch unsere Kundendienstmonteure oder durch einen anderen Tischlerfachbetrieb durchgeführt werden.

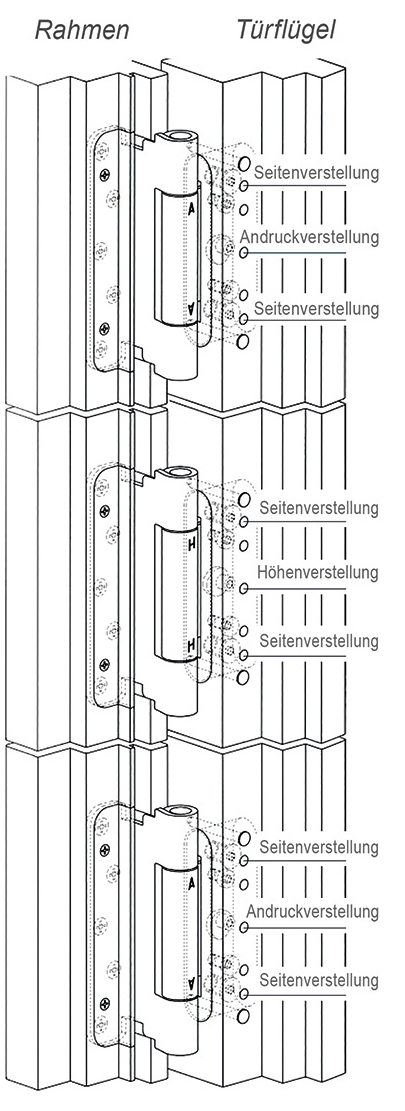

Serie BAKA Protect 4000 - Verstelltechnik
- Seite +/- 3,0mm
- Höhe +/- 3,0mm
- Andruck +/- 3,0mm
Seitenverstellung
- Verstellschrauben in die entsprechende Richtung drehen
- Spannungen auf der Achse aller Bänder vermeiden
Höhenverstellung
- Die Klemmschrauben bei allen Rahmenteilen leicht lösen
- Durch Betätigen des Verstell Exzenters beim H-Band Türblatt in der Höhe einstellen
- Klemmschrauben bei allen Rahmenteilen wieder festziehen
Andruckverstellung
- Klemmschrauben bei allen Rahmenteilen leicht lösen
- Durch Drehung des Verstell Exzenters bei den A-Bändern im oberen und unteren Rahmenteil Dichtungsandruck variieren
- Klemmschrauben bei allen Rahmenteilen wieder festziehen
Alle Verstellungen werden mit einem Innensechskantschlüssel 4mm vorgenommen.
Vorsicht: Schrauben dürfen nicht ausleiern!
Pflege der Holzoberfläche
Für die Reinigung der Oberfläche dürfen keinesfalls aggressive Stoffe wie Lösungsmittelreiniger, Scheuermittel oder herkömmliche alkalische Allzweck-Reiniger, verwendet werden. Diese würden der Oberfläche schaden, da die Lackierung angegriffen wird. Verwenden Sie grundsätzlich bei Feuchtreinigung Neutralseifen oder neutrale Allzweck-Reiniger.
Transparente Holzoberflächen, vor allem solche, die sich an der sogenannten Wetterseite des Hauses befinden, sollten jährlich überprüft werden. So können ggf. entstehende Schäden schon im Frühstadium erkannt und rechtzeitig behoben werden. Sollten im Lauf der Jahre Schäden durch Verwitterung entstehen, so müssen diese z. B. mit einer entsprechenden Renovierungslasur sofort beseitigt werden.
Achtung: Wichtig im Neubau
- Bei hoher Baufeuchte muss die Türoberfläche täglich gewischt werden. Wichtig: Für ausreichende Lüftung sorgen!
- Die Klebebänder dürfen nur über einen Zeitraum von maximal 4 Wochen angebracht sein. Nach Ablauf dieses Zeitraums müssen sie gewechselt werden.
- Die Türoberfläche ist unbedingt vor säurehaltigen Putzspritzern zu schützen.
- Sollten sich Dreck- / Putzrückstände auf der lackierten Oberfläche befinden, sprechen Sie uns für weitere Informationen zur fach- gerechten Entfernung bitte an.
- Fußbodenheizungen (und Heizkörper) müssen mindestens 1m von der Tür entfernt verlegt werden.
Nachbehandlung
- lasierte Flächen: Sikkens Cetol Filter 7
(der entsprechende Farbton steht auf Ihrer Rechnung)
Dichtungen
